Hallo Tjalling,
het is al weer bijna een maand geleden dat hier een reactie geweest is.
Korte vraag: hoe is de stand van zaken?
Ik weet dat je het druk hebt met nieuw huis en nieuwe URL.
René
het is al weer bijna een maand geleden dat hier een reactie geweest is.
Korte vraag: hoe is de stand van zaken?
Ik weet dat je het druk hebt met nieuw huis en nieuwe URL.
René
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
Ik heb toevallig vandaag mail gehad van Timo PE1FOD. Hij heeft nu de regie in handen voor het bouwen van de prototype sweep generator.
Harry PA2HOS heeft namelijk de print dubbelzijdig gedrukt. Toen heb ik 'm aan Timo gegeven en die is 'm nu aan het bouwen. Als al dat testen klaar is, kunnen we met z'n allen bouwen! Dan komt er eindelijk voor jullie ook wat vaart in.
Maar in december ben ik zelf wat druk met verhuizen, maar ik denk dat Timo zich nog wel even druk kan maken over het middenfrequent gedeelte.

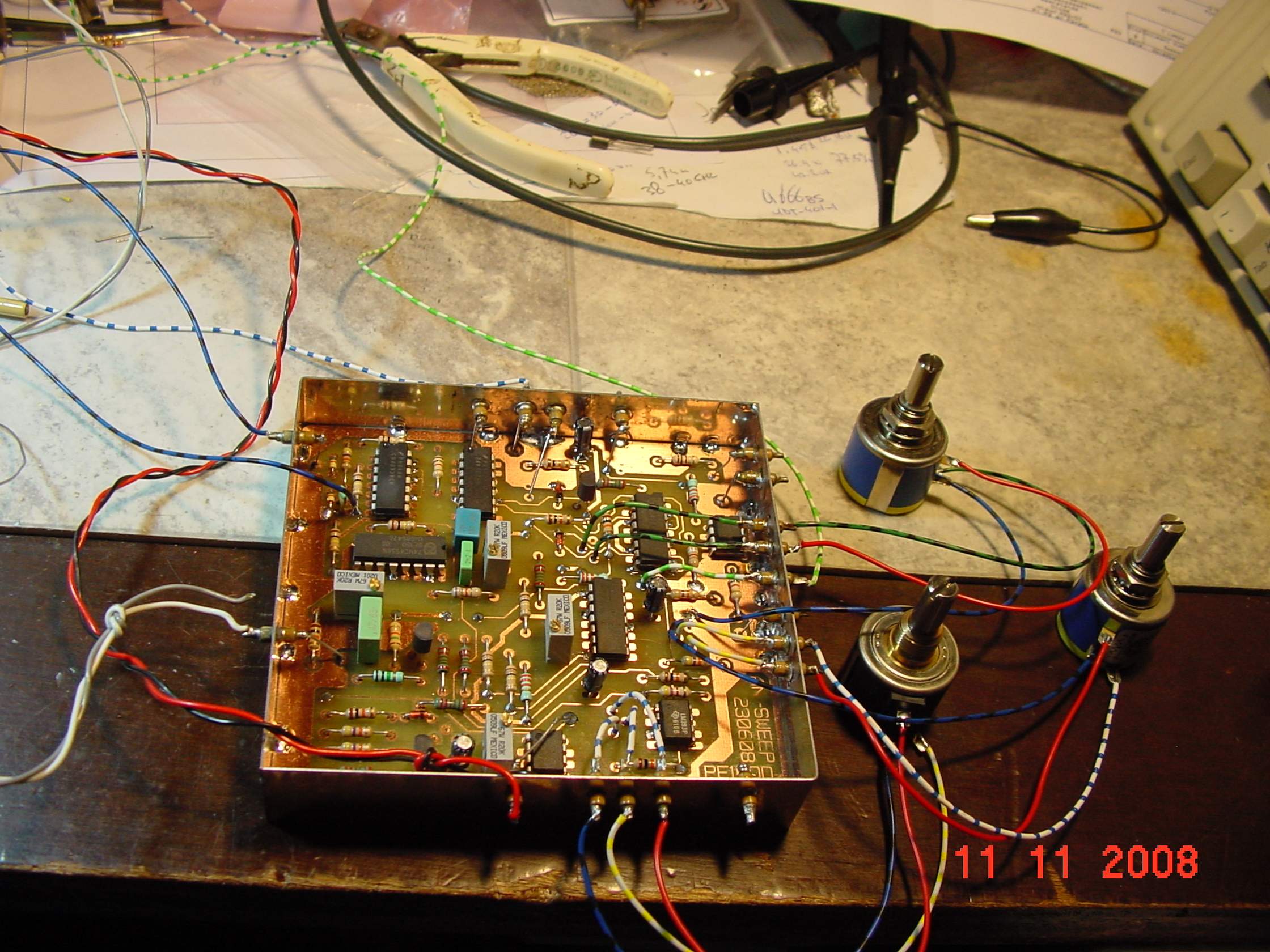

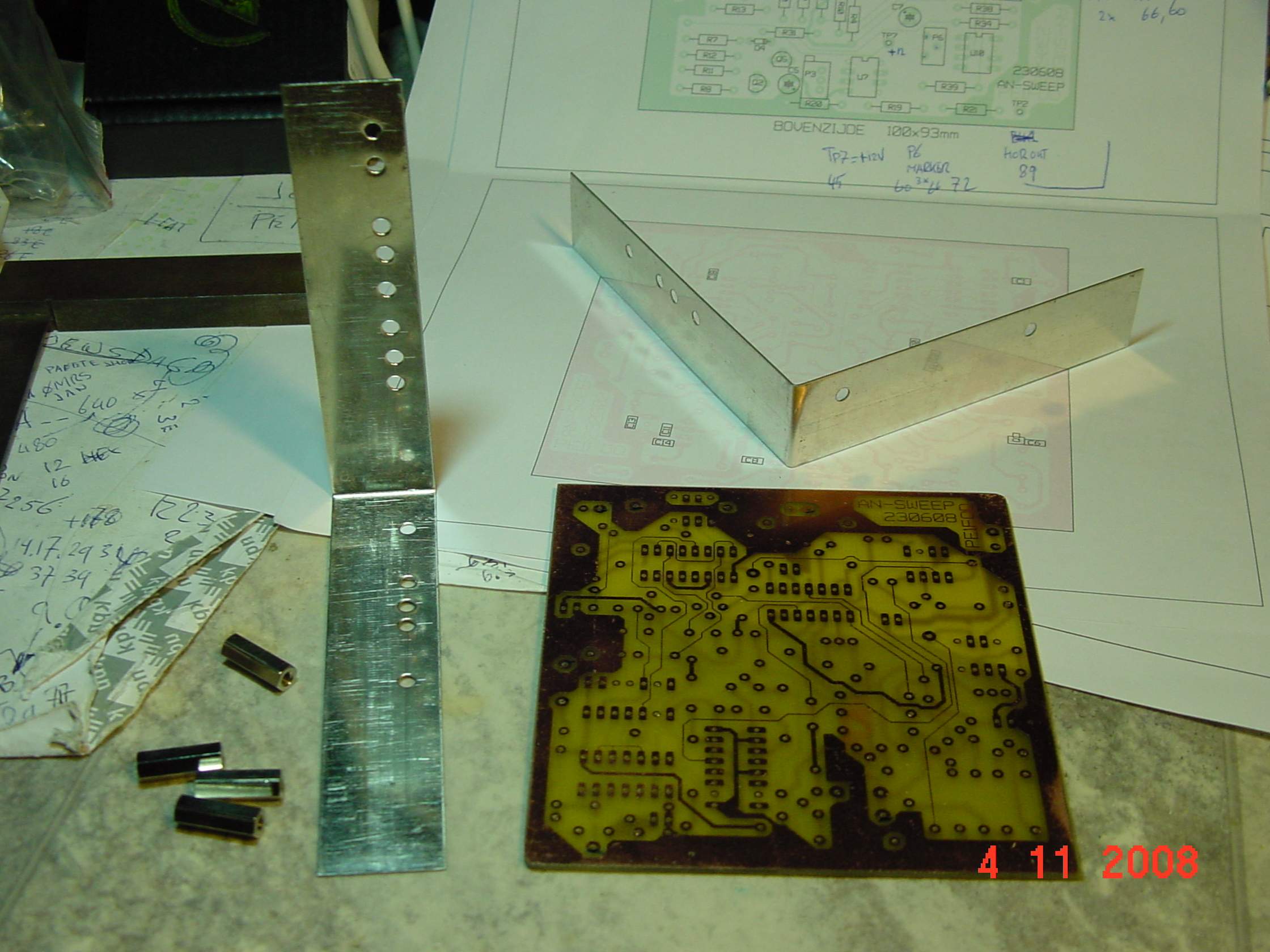

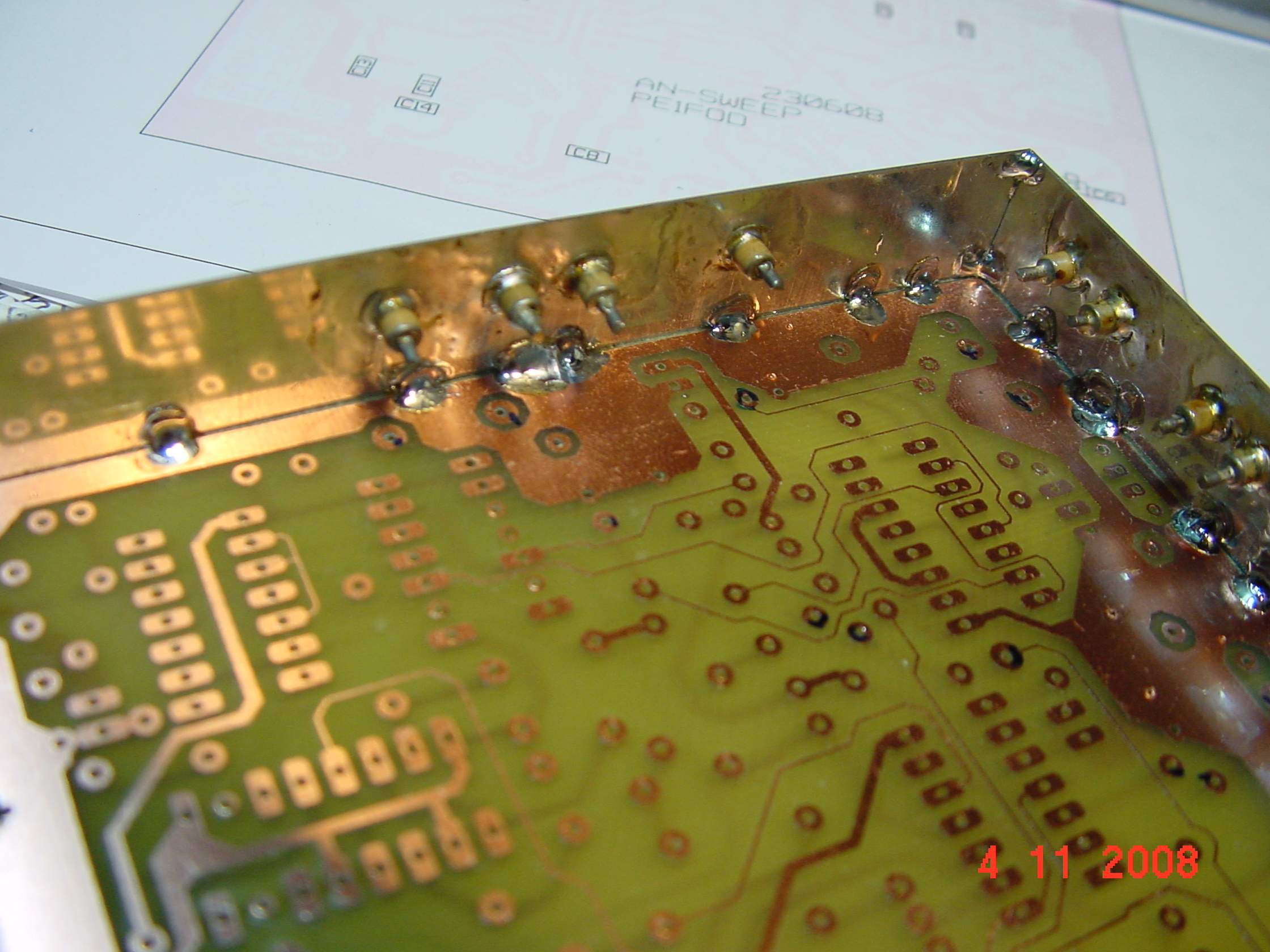

Hier een paar foto's, die ik vandaag van hem heb ontvangen: Opmerking voor alle leden: let op, de url naar dit forum is veranderd! Pas eventueel je favorieten aan.
73 Tjalling
Harry PA2HOS heeft namelijk de print dubbelzijdig gedrukt. Toen heb ik 'm aan Timo gegeven en die is 'm nu aan het bouwen. Als al dat testen klaar is, kunnen we met z'n allen bouwen! Dan komt er eindelijk voor jullie ook wat vaart in.
Maar in december ben ik zelf wat druk met verhuizen, maar ik denk dat Timo zich nog wel even druk kan maken over het middenfrequent gedeelte.
Hier een paar foto's, die ik vandaag van hem heb ontvangen: Opmerking voor alle leden: let op, de url naar dit forum is veranderd! Pas eventueel je favorieten aan.
73 Tjalling
- fred101
- .
- Berichten: 878
- Lid geworden op: 08 jun 2007, 08:08
- Roepletters: PA4TIM
- Locatie: Waardenburg
- Contacteer:
Re: Voortgang2
Ziet er goed uit, mooi met die blikken randjes en doorvoer Ctjes. Ik ben benieuwd, loop nu vaak tegen het gemis van zo'n ding aan.
Fred
Fred
PA4TIM's opvangtehuis voor buizenbakken: Link
Re: Voortgang2
Ziet er inderdaad goed uit. Het betere blikwerk.
Goed dat er toch voortgang gemaakt wordt.
Is er al iets bekend van de totale printkosten?
René
Goed dat er toch voortgang gemaakt wordt.
Is er al iets bekend van de totale printkosten?
René
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
Timo heeft de sweep print afgebouwd, maar er zit een hardnekkig foutje in het schema. Dat moet nu eerst verholpen worden.... Maar dit is het prototype:
Re: Voortgang2
Hallo Allemaal
mooi dat er weer schot in zit het begint te lopen
en hoor wel of er nog meer printen nodig zijn voor de test
in elk geval is het mooi dat Timo zich inzet en we komen vanzelf aan het eind
Groeten Harry PA2HOS
mooi dat er weer schot in zit het begint te lopen
en hoor wel of er nog meer printen nodig zijn voor de test
in elk geval is het mooi dat Timo zich inzet en we komen vanzelf aan het eind
Groeten Harry PA2HOS
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
O ja, ik heb nog een stuk of 100 transparante sheets gevonden, die geschikt zijn voor mijn laserprinter! Dus sheets drukken is geen probleem voorlopig!
Re: Voortgang2
Wat is dat voor een hardnekkig foutje? Mischien dat iemand, bijv. ondergetekende, kan helpen.Tjalling PE1RQM schreef:Timo heeft de sweep print afgebouwd, maar er zit een hardnekkig foutje in het schema...
Het schema hebben we al.
René
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
Eerlijk gezegd weet ik dat niet in detail. Ik sprak Timo even op de gallerij en dan hoor je alles een beetje snel voorbij komen. Maar het had te maken met een laatste transistor die geplaatst werd en dat daarna de schakeling niet meer werkte. Ik denk dat er iets elkaar beïnvloed, of per ongeluk gecombineerd is. Ik had begrepen dat Timo de fout al gevonden had, maar ik zal je behulpzaamheid nog even kenbaar maken, bedankt!
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
Hier is het nieuwe schema... Kijk en vergelijkHoi Tjalling,
Hij doet het nu helemaal, het koste wat hooft brekers….
Ik wil nog wat scoop plaatjes maken om de werking te verduidelijken.
En de aansluitingen(pcb) met de plaats(in mm) wil ik er nog bij zetten.
Timo
http://www.hamforum.nl/viewtopic.php?f=36&t=818
- Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Voortgang2
Timo gaat waarschijnlijk al de sweep print laten produceren (30 stuks). De kosten van deze print, zonder onderdelen en blikwerk, komen op ongeveer op 7,50 ps. Daarna gaan we bekijken, wat we aan onderdelen kunnen vinden die op deze print komen en wat dat dan gaat kosten. Mogelijk dat ik een oproep ga plaatsen aan jullie wat er al aan onderdelen aanwezig is binnen de projectgroep.
- fred101
- .
- Berichten: 878
- Lid geworden op: 08 jun 2007, 08:08
- Roepletters: PA4TIM
- Locatie: Waardenburg
- Contacteer:
Re: Voortgang2
Op de IC's na denk ik dat ik aardig selfsupporting ben op het gebied van onderdelen. Ik heb al aardig wat verzameld, ook met het oog op dit project. Ik al LED blokjes voor de Teller, een ringkerntrafo die mooi is voor dit doel, een meetinstrument behuizing met zo'n draag/zet beugel, schakelaars, 10 slags pot, bnc chassisdelen. Ik heb echter nagenoeg geen IC's op voorraad. Hooguit wat SA620's, SA605's , 555's en wat opamps.
Ik denk dat we moeten kijken of dat we de IC's en andere "exclusieve" onderdelen ergens via Farnel ofzo kunnen kopen. Er is vast wel iemand die daar vanuit zijn werk kan bestellen.
Maar dat lijkt me zinvol nadat er een part-list is gemaakt en iedereen heeft aangestreept wat hij nog mist. Dan kunnen we dat inventariseren en kijken in hoeverre we elkaar kunnen helpen. Ik neem aan dat iedereen wel ergens wat voorraad van heeft omdat hij daar ooit tegen aan gelopen is of gehad heeft. Dan kan er onderling wat geruild worden. Het ontbrekende kunnen we dan ergens bestellen.
Ik denk dat we moeten kijken of dat we de IC's en andere "exclusieve" onderdelen ergens via Farnel ofzo kunnen kopen. Er is vast wel iemand die daar vanuit zijn werk kan bestellen.
Maar dat lijkt me zinvol nadat er een part-list is gemaakt en iedereen heeft aangestreept wat hij nog mist. Dan kunnen we dat inventariseren en kijken in hoeverre we elkaar kunnen helpen. Ik neem aan dat iedereen wel ergens wat voorraad van heeft omdat hij daar ooit tegen aan gelopen is of gehad heeft. Dan kan er onderling wat geruild worden. Het ontbrekende kunnen we dan ergens bestellen.
PA4TIM's opvangtehuis voor buizenbakken: Link
