Schema van een 12V voeding, 10A. LM358's en darlinton transistor
Erg stabiel!
Schema van een 12V voeding, 10A
Forumregels
Plaats hier je bouwsels. Gebruik gerust de bijlagenfunctie van dit forum om bijvoorbeeld foto's en schema's toe te voegen. ATV (amateur televisie) bouwprojecten kun je beter in het ATV subforum plaatsen.
Plaats hier je bouwsels. Gebruik gerust de bijlagenfunctie van dit forum om bijvoorbeeld foto's en schema's toe te voegen. ATV (amateur televisie) bouwprojecten kun je beter in het ATV subforum plaatsen.
Schema van een 12V voeding, 10A
- Bijlagen
-
Voedingt-sch.pdf- Schema
- (23.06 KiB) 2606 keer gedownload
Re: Schema van een 12V voeding, 10A
Beste O.M,
Is er toevallig ook een print tekening beschikbaar van deze voeding??
Want om dit op een gaatjes print te gaan maken is niet zo mooi.
Ik verneem het wel van je.
73' van Toine PD0MHS
Is er toevallig ook een print tekening beschikbaar van deze voeding??
Want om dit op een gaatjes print te gaan maken is niet zo mooi.
Ik verneem het wel van je.
73' van Toine PD0MHS
-
Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Schema van een 12V voeding, 10A
Hallo Toine, ik heb het even aan Timo gevraagd en er is geen PCB layout van. De voeding was destijds ook op gaatjesboard gebouwd.
Re: Schema van een 12V voeding, 10A
Een groot aantal onderdelen past niet op een PCB of kan om andere redenen, bijvoorbeeld t.g.v. warmte, beter niet op een PCB geplaatst worden.
Gaatjesprint is eenvoudig maar ook de "dead bug" methode is te gebruiken.
René
Gaatjesprint is eenvoudig maar ook de "dead bug" methode is te gebruiken.
René
-
Tjalling PE1RQM
- Forum beheerder
- Berichten: 1091
- Lid geworden op: 09 feb 2007, 22:13
- Roepletters: PE1RQM
- Locatie: Leusden
- Contacteer:
Re: Schema van een 12V voeding, 10A

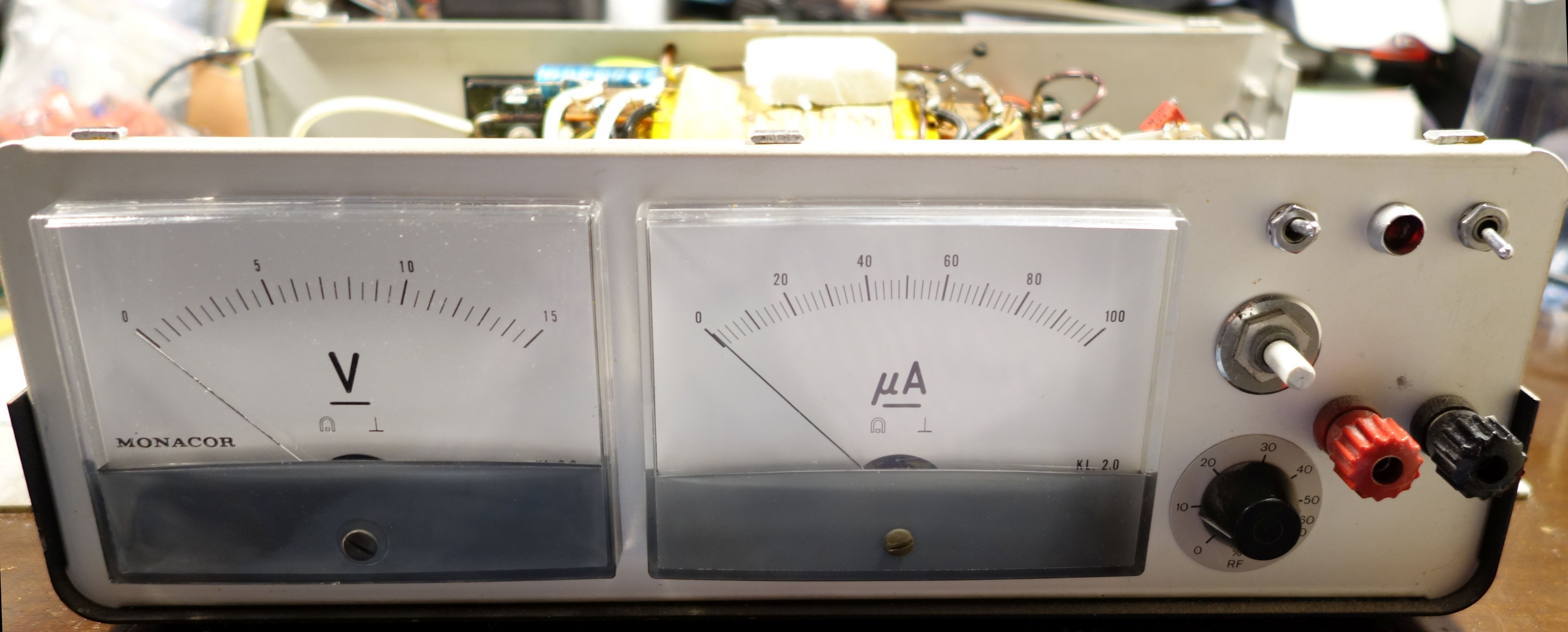

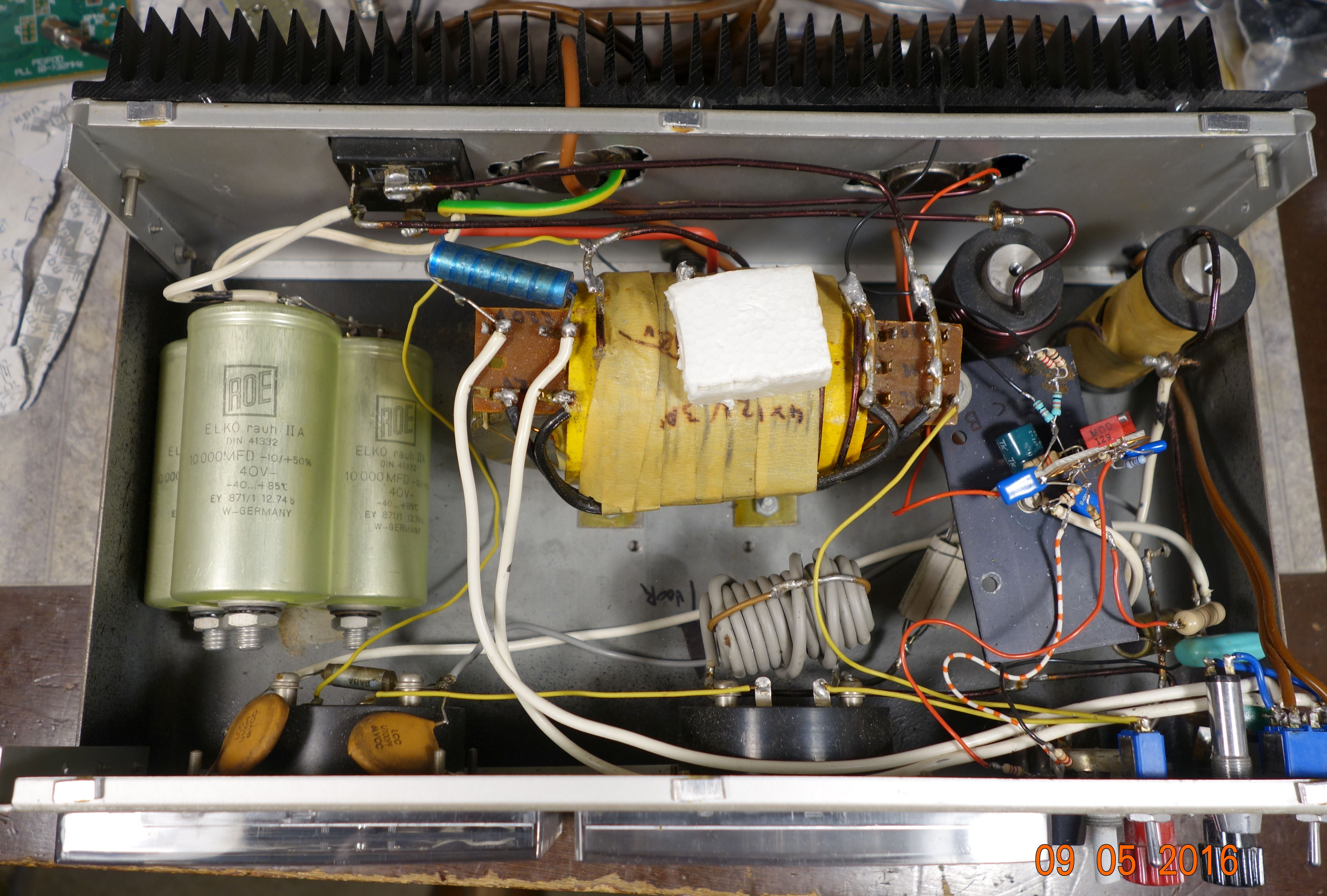

Er zijn ook foto's van zie ik nu (van Timo), inderdaad deadbug en gaatjesboard
Het was bovendien 1992.
Het was bovendien 1992.
