TNC2C-NL TNC packetradio modem documentatie

Ongelezen bericht door Tjalling PE1RQM » 19 feb 2007, 18:05

TNC2C-NL TNC packetradio modem documentatie

Schema's:
TNC2C_schematics.zip
(50.84 KiB) 496 keer gedownload
Diverse info, modificatie, DCD en bouwbeschrijving:
TNC2C-NL_docs.pdf
(1.58 MiB) 601 keer gedownload

Gebruikersavatar
Tjalling PE1RQM
Forum beheerder
Forum beheerder
Berichten: 1085
Lid geworden op: 09 feb 2007, 22:13
Roepletters: PE1RQM
Locatie: Leusden
Contacteer:

Data Carrier Detect

Ongelezen bericht door Tjalling PE1RQM » 02 dec 2007, 14:39

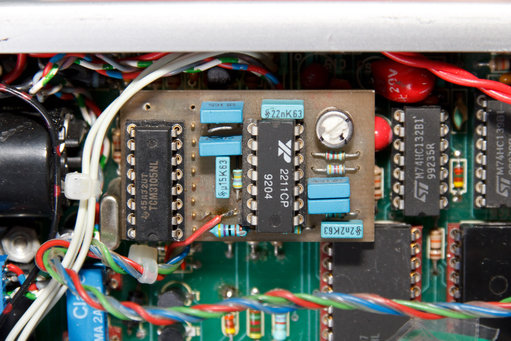

Dit is een opsteekprintje, om je TNC2C-NL (of soortgelijke modem) uit te breiden met een Data Carrier Detect, oftwel een soort squelch. Voor 1200bd en komt in de voet van de TCM3105. De TCM3105 zelf komt weer op dit printje.
Bijlagen

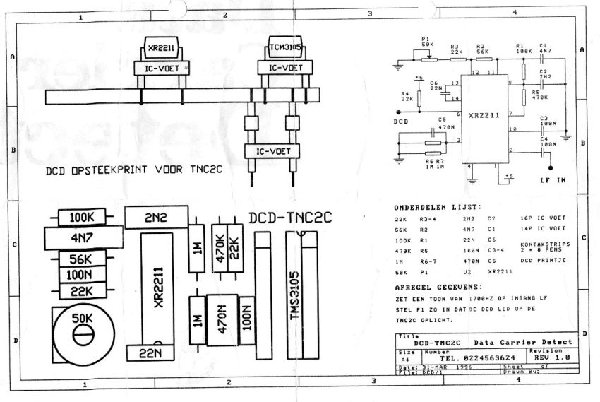

Data Carrier Detect XR2211

pd0snk

Re: TNC2C-NL TNC packetradio modem documentatie

Ongelezen bericht door pd0snk » 15 jan 2012, 21:51

Altijd handig dit soort schema's etc.

Gebruikersavatar
Tjalling PE1RQM
Forum beheerder
Forum beheerder
Berichten: 1085
Lid geworden op: 09 feb 2007, 22:13
Roepletters: PE1RQM
Locatie: Leusden
Contacteer:

Re: TNC2C-NL TNC packetradio modem documentatie

Ongelezen bericht door Tjalling PE1RQM » 17 jan 2012, 23:38

Leuk he, die mooie TNC's van toen. Leuke Z80 computertjes!
