Er zijn 29 resultaten gevonden

door on1bes
06 feb 2012, 14:36
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Opbouw, blokschema en afregeling van het geheel
Reacties: 39
Weergaves: 13745

Re: Opbouw, blokschema en afregeling van het geheel

Hoi Tjalling Op zich een heel mooi en net blokschema. Maar bij de eerste blik zou ik wat moeilijkheden hebben ( als ik nog niet gebouwd zou hebben ) om de blokjes aan de juiste modules toe te wijzen. Bv. wat behoord er juist aan de freq. meter en wat behoord aan de sweepgenerator. Zou het geen goed ...
door on1bes
24 sep 2011, 00:45
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Tjalling Ja, ik heb ook al wat condensatortjes bijgepast, zodat de TC trimmers niet op de uiterste stand staan. Nee, ik krijg echt een stuk minder signaal uit die 25kHz filter. Zou dat kunnen komen omdat b.v. alle 3 de 10.7 spoeltjes volledig moeten ingedraaid worden bij mij om een max. signaal te k...
door on1bes
22 sep 2011, 23:30
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Dat de IF 25kHz filters niet werkten, kwam bij mij omdat de IF ingang niet op 30MHz afgeregeld was. Die stond op 28MHz en was dus ver buiten de bandbreedte van de filters. Maar ik heb eigenlijk een vraagje, omdat ik iets raar vond . In de 25kHz filter moet ik trimpotmeter P1 naar LINKS draaien voor ...
door on1bes
22 sep 2011, 00:17
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Fred zei : . . . Ik soldeer SMD altijd hier mee. Gaat veel sneller ...
Wow. Met een snijbrander SMD's solderen. Mmm... Fred het wordt steeds straffer. Ik heb mijn twijfels Hi..
off topic : Fred woon jij in de buurt van Hulst ? Da's niet ver van mij !
Herman on1bes
door on1bes
20 sep 2011, 23:58
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Opbouw, blokschema en afregeling van het geheel
Reacties: 39
Weergaves: 13745

Re: Opbouw, blokschema en afregeling van het geheel

AFREGELING IF PRINT - HOE HET BIJ MIJ WERKTE MET EENVOUDIGE MIDDELEN ( kom op jongens, andere SA bouwers ) Ik denk dat Tjalling het ook zo ongeveer gedaan heeft. Afregeling van de IF print: Er zijn een aantal belangrijke basisregels voor het afregelen van de IF print die ik hier nergens gelezen heb...
door on1bes
20 sep 2011, 23:26
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

on1bes schreef : . .Vandaar dat ik voor de ANDEREN een kleine beschrijving heb hoe het ook bij mij gelukt is. Maar ik zie na een uur dat die beschijving nu toch een lijvige beschrijving (1 blz) geworden is. En dan nog maar enkel de IF print. Tjalling, zou ik die als PDF bijlage doorsturen, of gewoo...
door on1bes
20 sep 2011, 22:27
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

" on1bes schreef:
Ik schreef niks Tjalling !? Bij mij zijn er geen sluitingen op de print gevonden.
:P Herman on1bes
door on1bes
20 sep 2011, 00:34
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Ja, Fred heeft wel heel veel pech. O.K. Fred . Blij dat je toch al op weg bent. Je bent natuurlijk wel in het voordeel : een VNA of andere SA heb ik zelf niet, maar die heeft er wel aangehangen. Maar toch is dat niet altijd de oplossing. Het is voor de meesten blijkbaar toch niet zo'n simpel apparaa...
door on1bes
19 sep 2011, 00:55
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Fred, die van mij werkt nu ook volledig, inclusief de 25kHz filter !. En eigenlijk zonder enig onderdeel te hoeven vervangen. Ik zie nu echter dat hier enorm veel informatie niet wordt vermeld om dat ding af te kunnen regelen. Het komt er op neer dat je zomaar NIET aan de (25kHz) kringen mag meten m...
door on1bes
15 sep 2011, 14:40
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

Mijn 25kHz filter op de IP print doet het nogsteeds niet. ( het 250kHz filter samen met de tuner werkt WEL ) Er is hier ergens op het forum al aangegeven dat de IF print met een ingangssignaal van 30MHz zou af te regelen zijn. Ik heb dit geprobeerd, maar kom hiermee niet vooruit. Ik zie geen signale...
door on1bes
15 sep 2011, 14:30
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de sweep generator
Reacties: 43
Weergaves: 17489

Re: Bouw van de sweep print

Tjalling Als ik je schemaatje bekijk, is het niet goed uit te maken hoe die schakelaar mechanisch werkt ? Zou je even kunnen aangeven hoe dat precies zit ( of je schema aanpassen ) ? : is het weergegeven als een schuif-schakelaartje of een tuimel-schakelaartje ? Ik zie dat het middenkontact links BE...
door on1bes
15 sep 2011, 00:09
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de IF logdetector
Reacties: 54
Weergaves: 18065

Re: Bouw van de IF logdetector

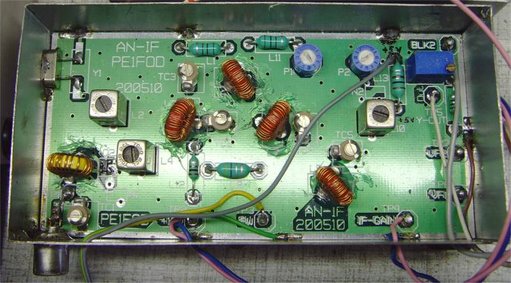

voortgang van mij.
De doorvoer-C's zijn (nog) niet geplaatst.
door on1bes
14 sep 2011, 00:02
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Bouw van de voeding
Reacties: 14
Weergaves: 8850

Re: Bouw van de voeding

Fred Met de voeding heb ik geen problemen gehad. Maar ik had van in het begin reeds een paar veranderingen aangebracht, zoals ik in dit topic reeds beschreef. Jouw verhaal laat me aan 2 dingen denken. Eerst heb ik meteen al de brugcel vervangen door een gewone 4-poot 1500mA brugcel, een iets zwaarde...
door on1bes
12 sep 2011, 01:11
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Opbouw, blokschema en afregeling van het geheel
Reacties: 39
Weergaves: 13745

Re: Opbouw, blokschema en afregeling van het geheel

In verband met mijn vorige topic over de Tuner, heb ik de grootste problemen opgelost. Ik heb de prescaler (was defect) vervangen, en de dubbele afscherming terug geplaatst, en nu is het spectrum vrij van rare piekjes, en is de ruisvloer vrij zuiver. Het probleem zat dus waarschijnlijk wel in het fe...
door on1bes
12 sep 2011, 00:13
Forum: Project "zelfbouw spectrum analyzer"
Onderwerp: Ombouw van de UDT-401 tuner
Reacties: 15
Weergaves: 6438

Re: Ombouw van de UDT-401 tuner

Tjalling, Ik denk dat je niet helemaal mee bent. Ik heb het niet over die 4 C'tjes van de ombouw tot verlaging van de ingangs-frequentie, maar over de DOORVOER C in de uitgang van de pre-scaler. Ik vind nogsteeds geen vermelding van de reden in de ombouwbeschrijvingen. Het enige wat die C volgens mi...
