Er zijn 132 resultaten gevonden

door PA8C
05 jul 2016, 16:08
Forum: Bami-Portofoons
Onderwerp: Quansheng TG-UV portofoon
Reacties: 2
Weergaves: 5680

Re: Quansheng TG-UV portofoon

Hallo Emil, Leuk dat je reageert op deze al wat oudere posting. De TG-UV van Quansheng word inmiddels niet meer gemaakt en is opgevolgd door de TG-UV2. Deze porto´s zijn NBFM portos en hebben dus geen EZB aan boord. De frequenties die deze porto´s kunnen maken is de 2mtr en 70cm amateurbanden. De TG...
door PA8C
26 apr 2015, 13:21
Forum: Elektronica en zelfbouw
Onderwerp: Stappen verzwakker 1-82dB 50 ohm
Reacties: 3
Weergaves: 4320

Re: Stappen verzwakker 1-82dB 50 ohm

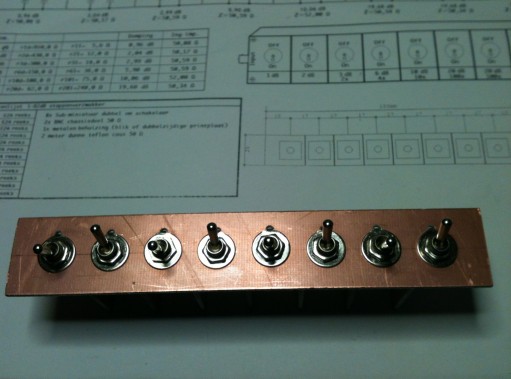

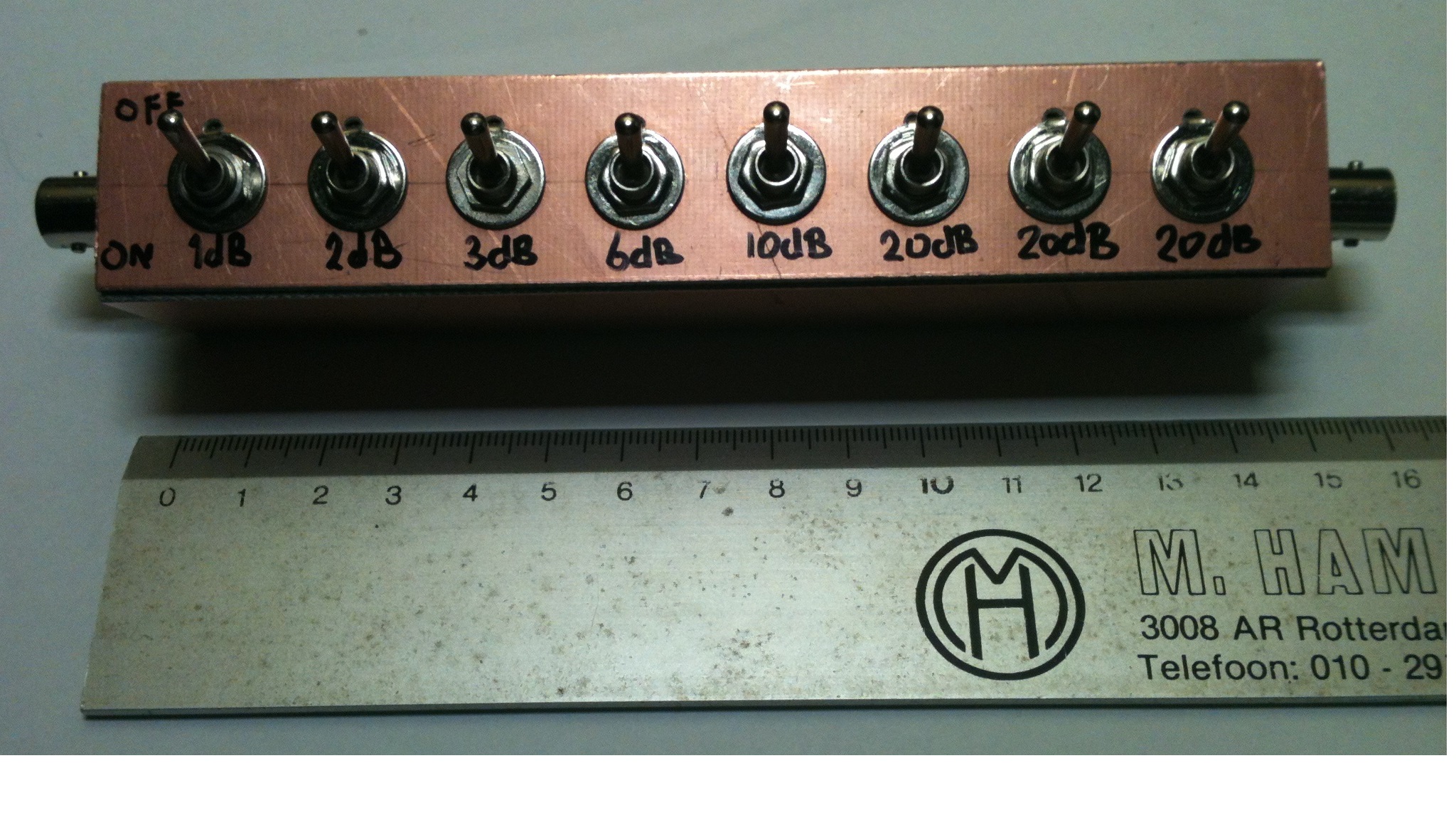

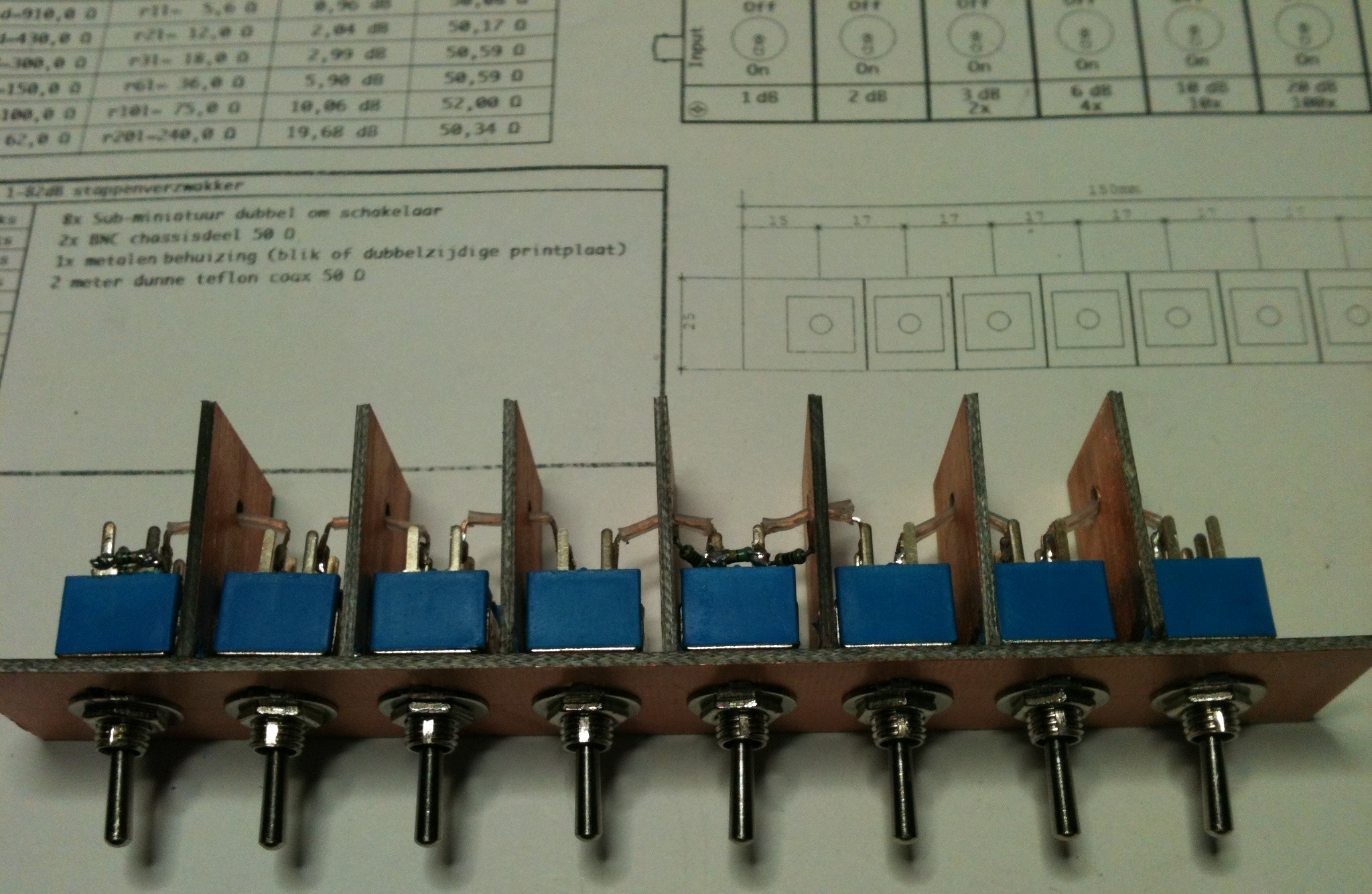

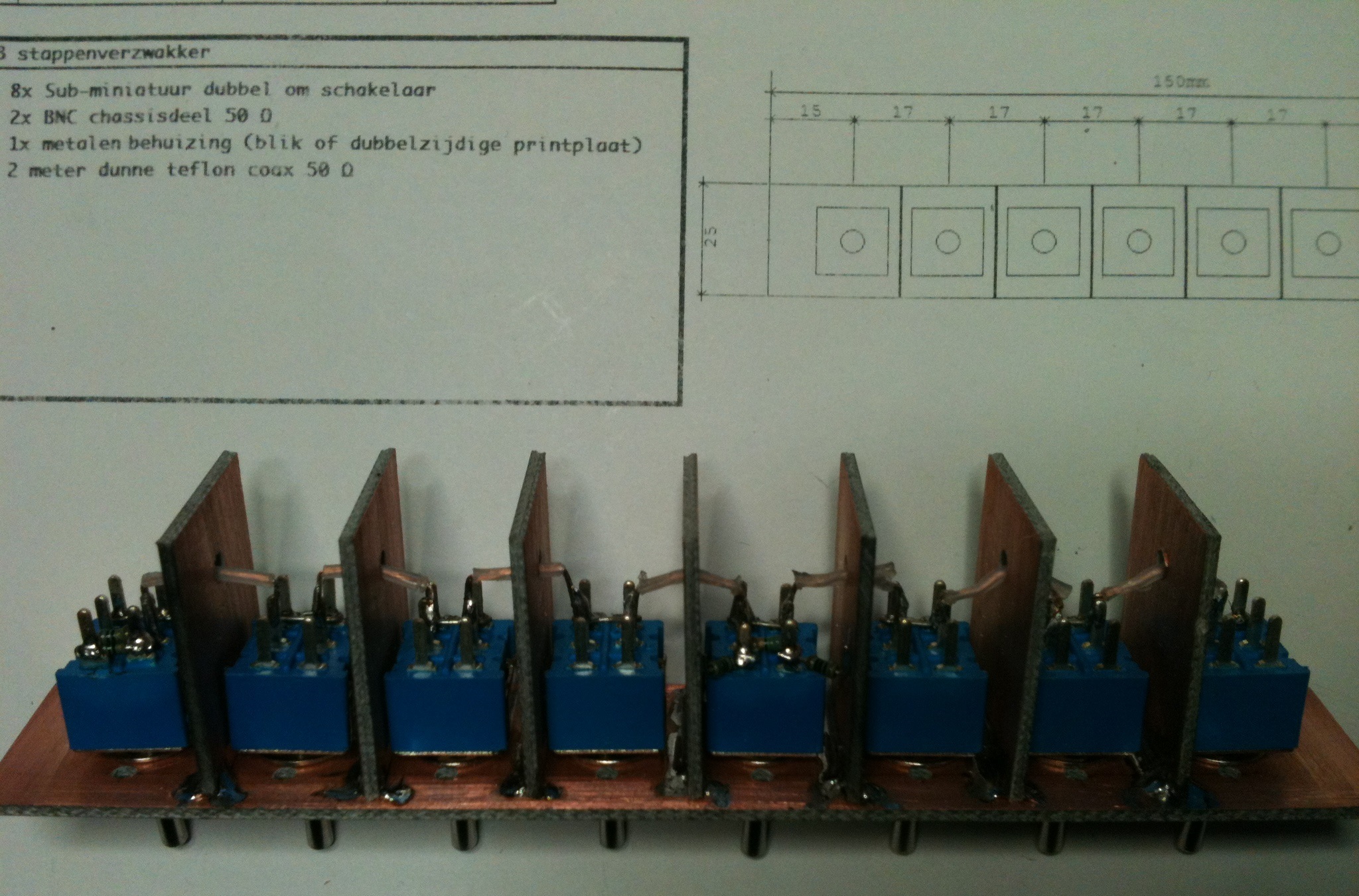

Inmiddels is de verzwakker gebouwd.
Hierbij de informatie in de bijlagen.

73, Stan

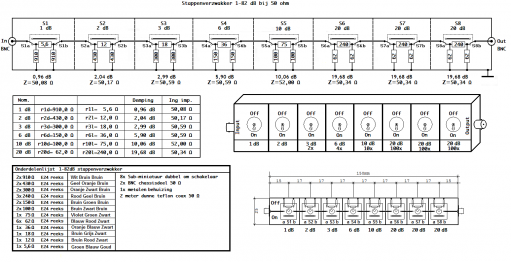

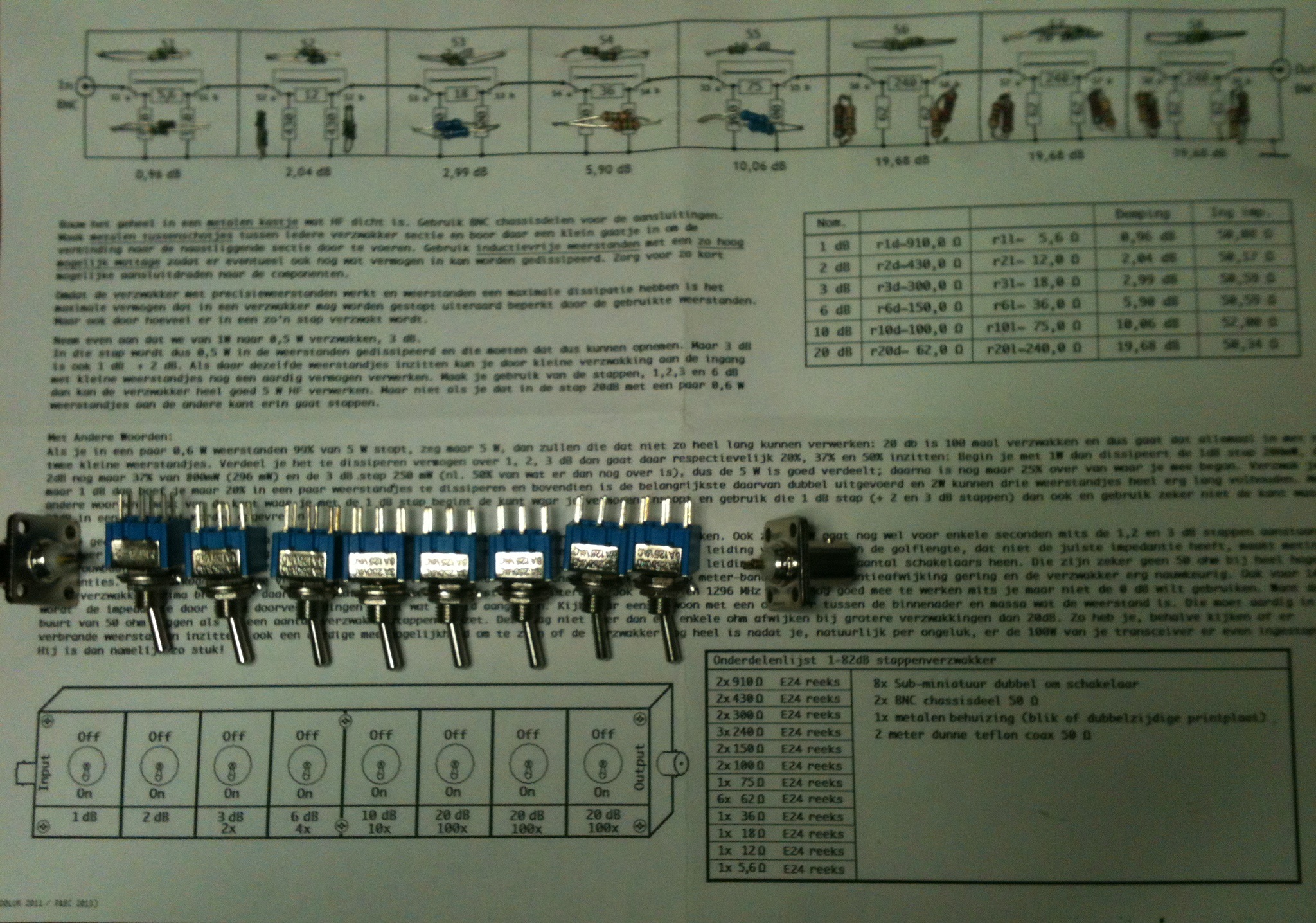

Stappenverzwakker 82dB Bouwtekening.png
Bouwtekening
door PA8C
20 aug 2014, 22:22
Forum: Antennes
Onderwerp: 70 cm YAGI's van PD0LUR en PE1RQM; de bouw en testen
Reacties: 67
Weergaves: 46556

Re: 70 cm YAGI's van PD0LUR en PE1RQM; de bouw en testen

Zo snel als ik even tijd en gelegenheid heb kom ik die 13 elementen wel even bezorgen in Leusden.
Komt er toch nog een vervolg na een aantal jaren van enige rust :mrgreen:
Oh ja, er moet natuurlijk nog wel wat rond ijzer tegen de gevel aan om iets van betekenis te kunnen doen.

73, Stan
door PA8C
21 jun 2014, 00:33
Forum: Elektronica en zelfbouw
Onderwerp: Eenvoudige callgever 2e serie
Reacties: 0
Weergaves: 2674

Eenvoudige callgever 2e serie

Nadat we een eerste serie van 50 stuks bouwpakketten succesvol hebben uitgeleverd, gebouwd en in gebruik hebben genomen is er het plan om binnen de Veron afdeling Hilversum A15 een 2e serie te gaan maken voor diegene die nog geïnteresseerd zijn maar niet de mogelijkheid hebben gehad om er een aan te...
door PA8C
03 jun 2014, 23:25
Forum: Elektronica en zelfbouw
Onderwerp: Eenvoudige callgever in PIC12F683
Reacties: 2
Weergaves: 2821

Re: Eenvoudige callgever in PIC12F683

Hallo,

Ja, inderdaad zo af en toe ben ik ook te horen op of rond die frequentie waar Wim PA0WST ook zit in het Hilversumse rondje.
Veelal ben ik bezig met electronica dus niet zo vaak qrv.
Bedankt voor de leuke opmerking over de callgever.

73, Stan
door PA8C
03 jun 2014, 20:51
Forum: Elektronica en zelfbouw
Onderwerp: Eenvoudige callgever in PIC12F683
Reacties: 2
Weergaves: 2821

Eenvoudige callgever in PIC12F683

Onlangs heb ik een printontwerp en schakeling ontworpen naar aanleiding van een publikatie in de Electron van PA0DMM. Dit ontwerp is zeer eenvoudig en voldoet aan de eis om minimaal één keer per vijf minuten je radiostation te identificeren. Het geheel is opgebouwd op een professionele print die doo...
door PA8C
18 mei 2014, 02:15
Forum: Elektronica en zelfbouw
Onderwerp: 1 op 4 balun
Reacties: 1
Weergaves: 2677

Re: 1 op 4 balun

Heel eenvoudig een inductievrije weerstand van 200 ohm aan de dipoolzijde van de balun bevestigen. Met een antenne analyser moet je dan over een bepaald bereik 1:1 meten. Dat bepaalde bereik is natuurlijk afhankelijk van de bandbreedte waarvoor die balun gemaakt is. Meet je nergens een SWR van 1:1 o...
door PA8C
11 mei 2014, 21:21
Forum: Elektronica en zelfbouw
Onderwerp: MFJ-259B Antenne Analyzer
Reacties: 6
Weergaves: 5274

Re: MFJ-259B Antenne Analyzer

Beste Rocus, Zonder nu direct reklame te willen gaan maken geef ik je het volgende in overweging. Leo Duursma PA0LMD http://www.radioamateurshop.nl 06-53721818 Uit eigen ondervinding kan ik stellen dat hij een vakkundig reparateur is met een uitermate goed uitgeruste werkplaats aan huis. Zijn tariev...
door PA8C
23 jan 2014, 01:15
Forum: Elektronica en zelfbouw
Onderwerp: Eenvoudige en goedkope overspanning beveiliging
Reacties: 14
Weergaves: 11192

Re: Eenvoudige en goedkope overspanning beveiliging

Ja Tjalling, zo kan het natuurlijk ook en de werking zal hetzelfde blijven. :grin: Wat volgens mij de insteek bij dit project was dat indien er een fout optreed in de voeding en er mogelijk de volle gelijkgerichte voedingspanning (24-26V) op de uitgang komt te staan dat de boel direct onderbroken wo...
door PA8C
21 jan 2014, 11:41
Forum: Elektronica en zelfbouw
Onderwerp: Een callgever in morse
Reacties: 3
Weergaves: 3237

Re: Een callgever in morse

Het antwoord op jouw vraag staat al in de tekst vermeld. Het moet vooral laagdrempelig zijn zodat veel mensen het na kunnen bouwen. Daarbij komt dat vele mensen geen PIC kunnen programmeren en ik niet van plan ben om die dan te moeten gaan programmeren met een stuk software voor hun. Het is tenslott...
door PA8C
21 jan 2014, 03:42
Forum: Elektronica en zelfbouw
Onderwerp: Een callgever in morse
Reacties: 3
Weergaves: 3237

Een callgever in morse

Gezien alle comotie die sinds 13 januari is ontstaan over de "gele kaarten" van het AT ben ik eens op zoek gegaan naar een hele eenvoudige callgever die naar mijn mening door bijna iedereen na te bouwen moet zijn. De criteria die ik heb aangehouden waren: Eenvoudig ontwerp, enkelzijdige print, geen ...
door PA8C
13 jan 2014, 01:22
Forum: Schema's van hand- en tafelmicrofoons
Onderwerp: Schema's hand- en tafelmicrofoons
Reacties: 27
Weergaves: 19542

Re: Schema's hand- en tafelmicrofoons

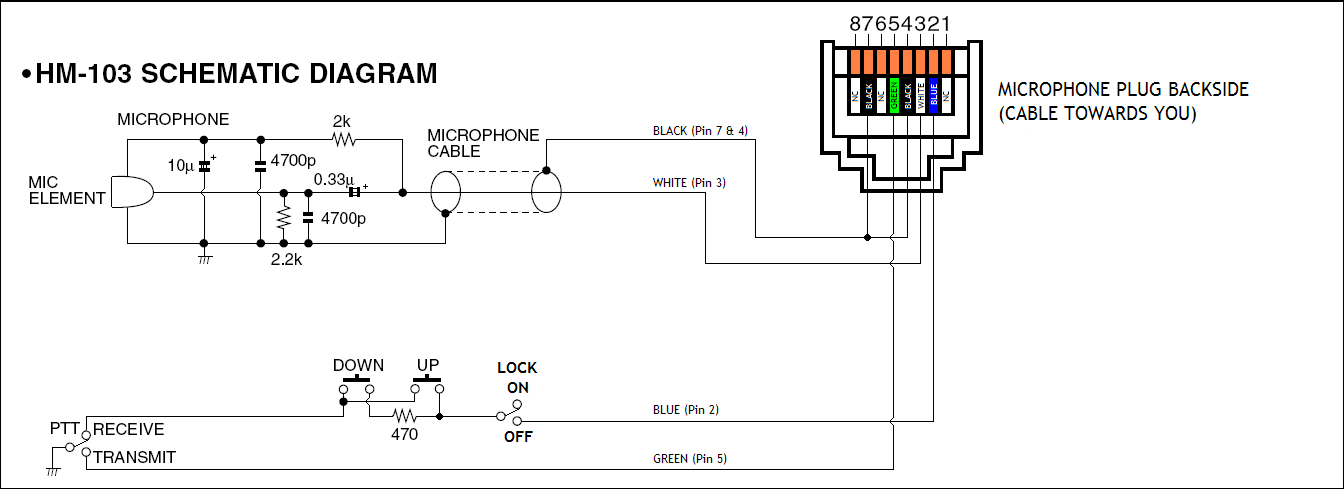

De ICOM HM-103 hand microfoon zoals standaard geleverd bij de IC706MKIIG.

73, Stan
ICOM HM-103.PNG
ICOM HM-103 Hand Microfoon
door PA8C
02 jan 2014, 05:58
Forum: Schema's van hand- en tafelmicrofoons
Onderwerp: Schema's hand- en tafelmicrofoons
Reacties: 27
Weergaves: 19542

ICOM SM-20 Tafelmicrofoon

Hier de gegevens van de ICOM SM-20 microfoon.

73, Stan

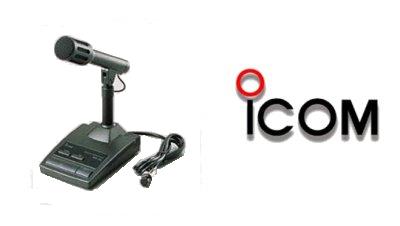

ICOM SM-20.jpg
ICOM SM-20 Microfoon
ICOM SM-20.jpg (8.07 KiB) 6309 keer bekeken

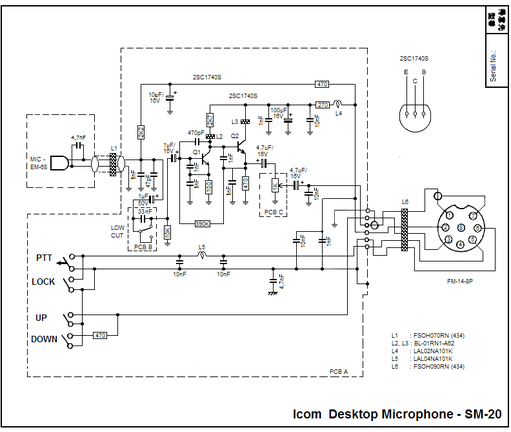

ICOM SM-20 schematic.PNG
ICOM SM-20 Schematic diagram

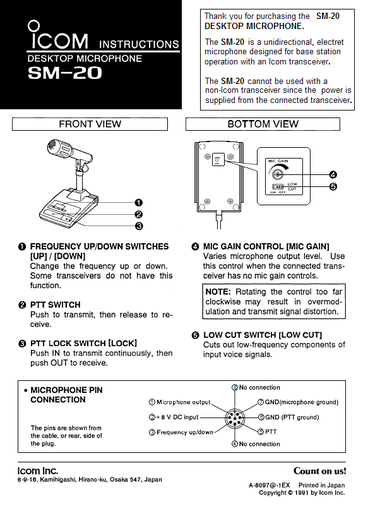

ICOM SM-20 UI.PNG
ICOM SM-20 User manual
door PA8C
02 jan 2014, 05:27
Forum: Schema's van hand- en tafelmicrofoons
Onderwerp: Schema's hand- en tafelmicrofoons
Reacties: 27
Weergaves: 19542

ICOM SM-6 Tafelmicrofoon

Hier het schema van de Icom SM-6 tafelmicrofoon.

73, Stan
ICOM SM-6.jpg
Foto Icom SM-6
ICOM SM-6.jpg (11.75 KiB) 6309 keer bekeken
ICOM SM-6 Schematic.png
ICOM SM-6 Schematic diagram
ICOM SM-6_UM.pdf
Icom SM-6 User Manual
(36.83 KiB) 221 keer gedownload
door PA8C
31 dec 2013, 21:46
Forum: Icom mobiele sets
Onderwerp: Problemen in de PLL IC706MK2G
Reacties: 2
Weergaves: 2080

Re: Problemen in de PLL IC706MK2G

Graag gedaan Rene en alvast een prettige jaarwisseling gewenst.
Veel succes in 2014.

73, Stan
