Er zijn 30 resultaten gevonden

door ON1BTE
05 nov 2017, 16:08
Forum: 70cm ATV
Onderwerp: 70cm (D-ATV) PA met MRF6VP3450H
Reacties: 3
Weergaves: 1236

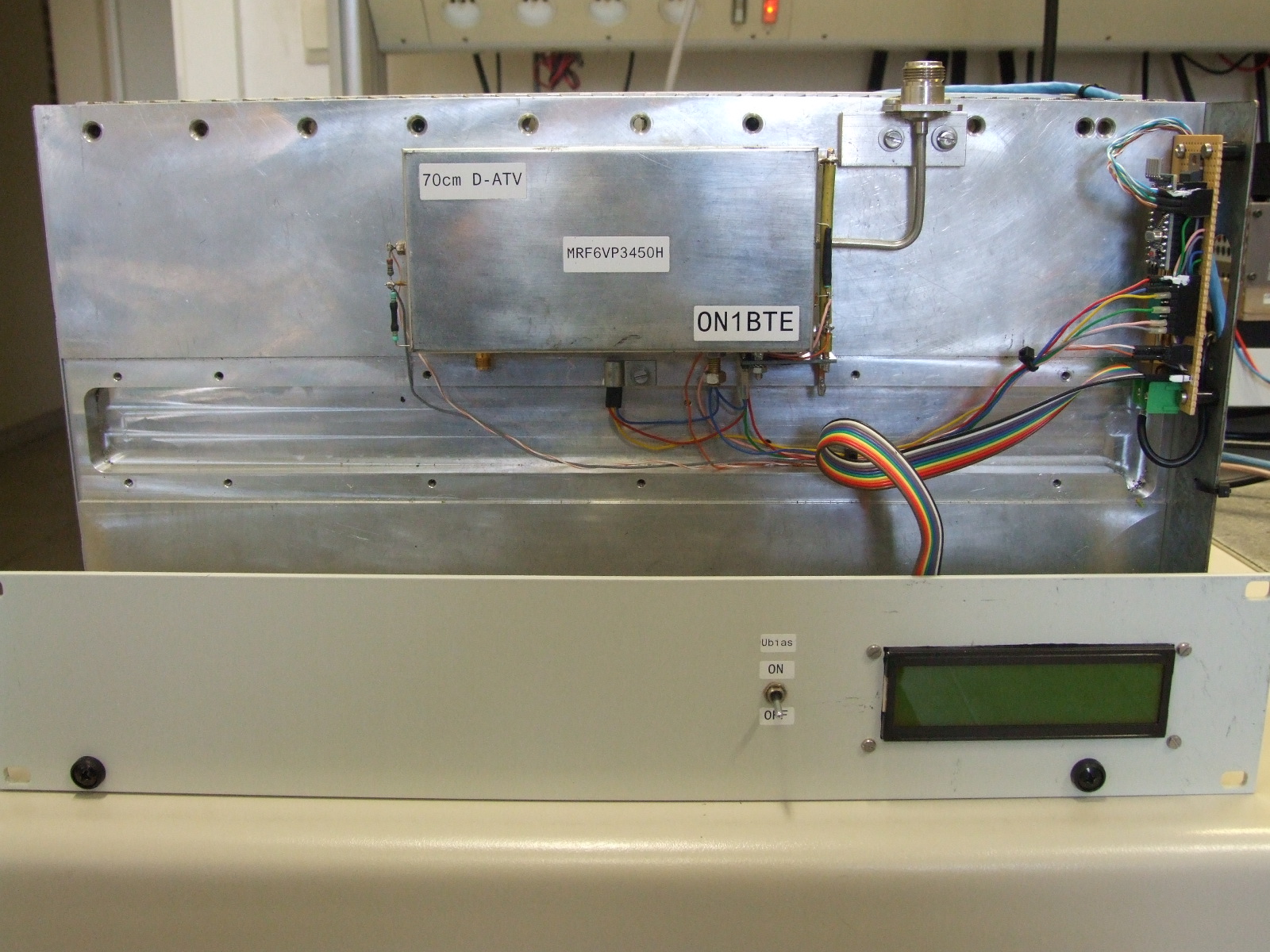

Controller 70cm (D-ATV) PA met MRF6VP3450H

73's - Patrick - ON1BTE
door ON1BTE
04 nov 2017, 14:38
Forum: 70cm ATV
Onderwerp: 70cm (D-ATV) PA met MRF6VP3450H
Reacties: 3
Weergaves: 1236

70cm PA met MRF6VP3450H door ON6TO

Hallo,

onderstaand post ik met goedkeuring van Luc, ON6TO enkele foto's van zijn 70cm PA.
70cm Power Amplifier with MRF6VP3450H by ON6TO.pdf
(272.99 KiB) 93 keer gedownload
73's - Patrick - ON1BTE
door ON1BTE
17 sep 2017, 16:57
Forum: 70cm ATV
Onderwerp: 70cm (D-ATV) PA met MRF6VP3450H
Reacties: 3
Weergaves: 1236

70cm (D-ATV) PA met MRF6VP3450H

Hallo, in bijlage beschrijving voor de ombouw van een 50V PA pallet met MRF6VP3450H. Dit is een superlineaire eindtrap en daarom uitermate geschikt voor digitale TV. Momenteel (17/09/2017) wordt deze nog aangeboden op ebay.com. DSCF4401.JPG 70cm Power Amplifier with MRF6VP3450H rev6 .pdf 73's - Patr...
door ON1BTE
09 jun 2016, 10:06
Forum: 23cm / 13cm ATV
Onderwerp: 23cm PA with ERA5SM / RA18H1213G (incl. measurements)
Reacties: 1
Weergaves: 3854

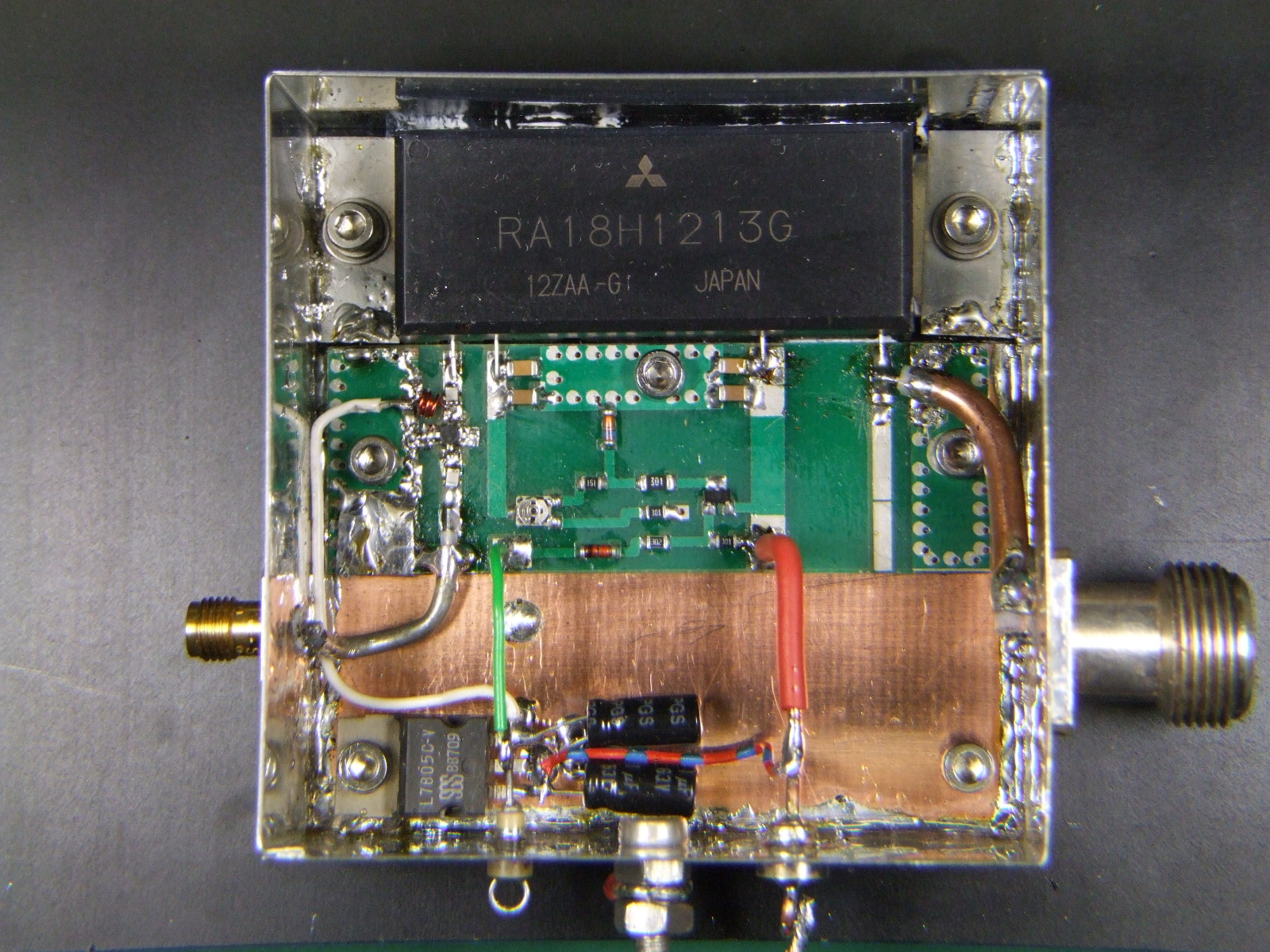

23cm PA with ERA5SM / RA18H1213G (incl. measurements)

Hello,
see attached document.

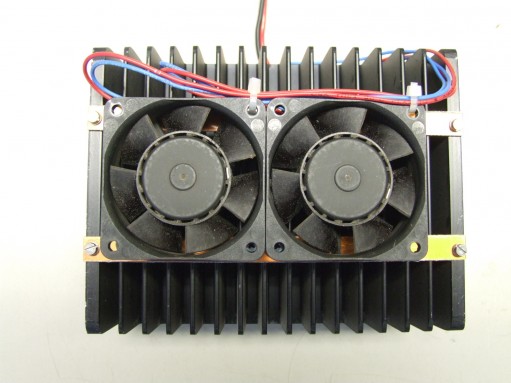

You can build it for +/- €80 ... (excluding heatsink and fans).
This document is including frequency response, FM-ATV and DVB-T measurements.
73 - Patrick - ON1BTE
door ON1BTE
31 dec 2015, 00:03
Forum: 70cm ATV
Onderwerp: 70cm DVB-S TX/RX testopstelling
Reacties: 3
Weergaves: 5817

Re: 70cm DVB-S TX/RX testopstelling

Deze opstelling werkt goed. Ik werk er regelmatig mee over ON0ATV.
Ik heb inmiddels ook een upconverter naar 13cm gemaakt hiervoor en daar werk ik mee over ON0ATV en ON0SNW.
Gelukkkig zijn er nog repeaters om dit allemaal te kunnen uit testen.
Tegenstations zijn niet dik gezaaid ...
door ON1BTE
29 dec 2015, 14:39
Forum: 70cm ATV
Onderwerp: 70cm DVB-S TX/RX testopstelling
Reacties: 3
Weergaves: 5817

SM5600 Satellite Modulator : Flat battery

Een tijdje geleden startte mijn SM5600 op met default waarden en met een 'flat battery' alarm ... .
In bijlage het herstellingsverhaal.
Tandberg SM5600 Flat Battery.pdf
(998.48 KiB) 160 keer gedownload
door ON1BTE
19 feb 2015, 15:04
Forum: 23cm / 13cm ATV
Onderwerp: 13cm Cal Amp Integrated Antenna Down Converter
Reacties: 0
Weergaves: 5201

13cm Cal Amp Integrated Antenna Down Converter

Hoe een California Amplifier Integrated Antenna Down Converter TP38921 modificeren voor de 13cm amateurband ...

Zie bijlage.

73's
Patrick, ON1BTE
door ON1BTE
06 feb 2015, 21:02
Forum: 23cm / 13cm ATV
Onderwerp: 13cm MMDS Integrated Down Converter
Reacties: 0
Weergaves: 5176

13cm MMDS Integrated Down Converter

Normaal ontvangstbereik
Input : 2500 - 2700MHz
Output : 222 - 408MHz
Local Oscillator : 2278MHz

Na Modificatie
Input : 2300 - 2450MHz
Output : 252 - 402MHz
Local Oscillator : 2048MHz

Zie bijlage.

73's
ON1BTE
door ON1BTE
06 feb 2015, 20:50
Forum: 70cm ATV
Onderwerp: 70cm Power Amplifier with 2x BLF546
Reacties: 0
Weergaves: 4515

70cm Power Amplifier with 2x BLF546

70cm Power Amplifier met 1x BFG135, 1x BLF542, 1x BLF544 en 2x BLF546.

Deze PA werd eind 2014 aangeboden op e-bay.

Ik heb er wat metingen op verricht. Zie bijlage.
Tevens schema in bijlage.

73's
ON1BTE
door ON1BTE
06 feb 2015, 20:40
Forum: 23cm / 13cm ATV
Onderwerp: Siemens UMTS eindtrap
Reacties: 4
Weergaves: 5967

Siemens UMTS eindtrap: metingen (DVB-T)

Enkele jaren geleden dan toch nog een eksemplaar op de kop kunnen tikken ...
Zie bijlage.
73's
ON1BTE
door ON1BTE
28 jan 2011, 22:45
Forum: 70cm ATV
Onderwerp: 70cm DVB-S TX/RX testopstelling
Reacties: 3
Weergaves: 5817

70cm DVB-S TX/RX testopstelling

Setup : 70cm DVB-S RX-TX setup_.jpg Van boven naar onder : Tandberg TT1220 DVB-S receiver Omgebouwde Barco CC200 met daarin : -een RX Upconverter die het signaal op 436MHz omzet naar SAT IF 970.15MHz (LO = 534.15MHz); -een TX Upconverter die het signaal van de Satellite modulator, ingesteld op -10d...
door ON1BTE
06 aug 2010, 18:49
Forum: 23cm / 13cm ATV
Onderwerp: Ericsson UMTS eindtrap
Reacties: 7
Weergaves: 7461

Re: Ericsson UMTS eindtrap

Hallo, Betreffende het biascircuit heb ik nooit spanning gezet op het oorspronkelijke (meerlagen) bord . Indien je dit doet, zou je idd. kunnen gaan meten welke spanning er op bepaalde punten staat. Wanneer je dan alle gegevens van de gebruikte IC's en transistors gaat opzoeken, kom je misschien tot...
door ON1BTE
13 jul 2010, 21:09
Forum: 23cm / 13cm ATV
Onderwerp: Ericsson UMTS eindtrap
Reacties: 7
Weergaves: 7461

Re: Ericsson UMTS eindtrap

QRL matig zit ik in de kabel TV sector. Ik maak gebruik van een R&S ETL TV Analyser 500KHz - 3GHz die altijd in de kofferbak van mijn wagen zit. Deze heeft ook een tracking generator aan boord. Voor de rest heb je voor dit project een goeie directional coupler, een stevige dummy en een voeding nodig...
door ON1BTE
13 jul 2010, 15:46
Forum: 23cm / 13cm ATV
Onderwerp: Ericsson UMTS eindtrap
Reacties: 7
Weergaves: 7461

120W eindtrap 13cm met 1x MRF5P21180H

Het uitgesneden MRF5P21180H bord : eindtrap MRF5P21180H.JPG De eindtrap : MRF5P_boven_3.JPG MRF5P_boven_2.JPG Modificatie : Weghalen koper thv de drains. Toevoegen van een stukje koper na de combining. Dit laatste levert een extra vermogen winst van 0.6dB ! Oorspronkelijk biascircuit verwijderd en e...
